قد يبدأ تشغيل المولد بنجاح أثناء الفحص الروتيني، ولكن هذا لا يعني بالضرورة أنه قادر على توفير طاقته المقدرة عند حدوث طوارئ.اختبار بنك الأحمال للمولدات يتحقق مما إذا كان المولد يمكنه العمل تحت حمل كهربائي خاضع للتحكم، والحفاظ على خرج مستقر، والأداء بشكل موثوق في ظل الظروف الصعبة.

يشرح هذا الدليل إجراء اختبار بنك الأحمال للمولدات، بدءاً من التحضير قبل الاختبار وتطبيق الأحمال ووصولاً إلى مراقبة الأداء والتقرير النهائي. كما يغطي الأخطاء الشائعة في الاختبار والعوامل الرئيسية التي يجب مراعاتها عند اختيار بنك أحمال مناسب لنظم الطاقة الاحتياطية، والمنشآت الصناعية، ومراكز البيانات.

ما هو اختبار بنك الأحمال للمولدات؟

اختبار بنك الأحمال للمولدات هو إجراء يطبق حملاً كهربائياً متحكماً به على المولد لتقييم أداء تشغيله. يحاكي بنك الأحمال الطلب الذي تضعه المعدات الكهربائية عادة على المولد، مما يسمح للفنيين اختبار مصدر الطاقة دون الاعتماد كلياً على حمل المنشأة الفعلي.

أثناء الاختبار، يمكن للفنيين مراقبة جهد الخرج، والتردد، واليار، والقدرة الفعالة، وغيرها من معلمات التشغيل. اعتماداً على المعدات وأهداف الاختبار، قد يقومون أيضاً بتقييم درجات حرارة المحرك، وضغط الزيت، واستهلاك الوقود، وحالة العادم، واستجابة المولد لتغيرات الحمل.

بالنسبة لمولدات الديزل الاحتياطية، يعد اختبار بنك الأحمال مفيداً بشكل خاص لأن هذه الوحدات قد تقضي فترات طويلة تعمل بأحمال خفيفة أو تبقى خاملة. يساعد الاختبار المتحكم فيه في تحديد مشكلات الأداء التي قد لا تظهر أثناء فحص التشغيل البسيط.

توفر KEYPOWER حلول بنوك الأحمال المقاومة لاختبار المولدات. يعتمد التكوين المناسب على تصنيف المولد، والخصائص الكهربائية، وبيئة التشغيل، وشروط الاختبار المطلوبة.

لماذا يعد اختبار بنك الأحمال مهماً للمولدات؟

يساعد اختبار وحدة الأحمال في تحديد ما إذا كان المولد قادراً على الأداء تحت ظروف تشغيل محددة بدلاً من مجرد تأكيد أنه يبدأ في العمل. وتتضمن فوائده الرئيسية ما يلي.

• التحقق من السعة: يؤكد ما إذا كان المولد قادراً على توفير الحمل الكهربائي المحدد ضمن حدود تشغيله.
• استقرار الجهد والتردد: يقيّم كيفية استجابة المولد مع زيادة الطلب الكهربائي أو انخفاضه.
• تقييم أداء المحرك: يساعد في الكشف عن مشكلات التبريد، وتوصيل الوقود، والاحتراق، وغيرها من مشكلات التشغيل تحت الحمل.
• تقييم التشغيل تحت الحمل المنخفض: يساعد في تحديد المشكلات المرتبطة بالتشغيل لفترات طويلة تحت حمل خفيف، بما في ذلك تراكم الرواسب (wet stacking) في محركات الديزل المعنية.
• تخطيط الصيانة:يوفر بيانات تشغيل مسجلة يمكن للفنيين مقارنتها بمواصفات المصنّع ونتائج الاختبارات السابقة.

بالنسبة للمرافق الحيوية، بما في ذلك المستشفيات، والمصانع الصناعية، ومراكز البيانات، تدعم هذه المعلومات تخطيط الصيانة وتساعد في تقليل مخاطر تعطل الطاقة غير المتوقع. كما تناقش KEYPOWER اختبار المولدات في حلول طاقة مراكز البيانات، حيث تكون موثوقية الطاقة الاحتياطية مهمة بشكل خاص.

إجراء اختبار بنك أحمال المولدات

يعتمد تسلسل الاختبار الدقيق على تعليمات الشركة المصنعة للمولد، والمعايير المعمول بها، وتصميم بنك الأحمال، ومتطلبات التشغيل أو الصيانة. يوفر الإجراء التالي إطارا عاما للاختبار المخطط.

تحضير المولد ومعدات الاختبار

قبل تطبيق الحمل، قم بمراجعة لوحة اسم المولد، والخرج المقنن، والجهد، والتردد، وتكوين الأطوار، ظروف التشغيل المسموح بها. تأكد مما إذا كان الاختبار مخصصا للتحقق من أداء الاستعداد، أو التشغيل المستمر، أو متطلبات التشغيل، أو حالة الصيانة.

افحص المولد، وبنك الأحمال، والكابلات، والموصلات، وأجهزة الحماية، وترتيبات التأريض. تحقق من سوائل المحرك، ونظام التبريد، وإمدادات الوقود، وبطارية البدء وفقا لتعليمات الشركة المصنعة.

تحقق من أن السعة المقننة لبنك الأحمال والتكوين الكهربائي مناسبان للمولد. يجب أن يوفر موقع الاختبار أيضا تهوية كافية، وتصريفا آمنا للعادم، وتدفق هواء تبريد كافيا، ووصولا متحكما فيه للأفراد.

قبل توصيل المعدات، افصل الدوائر الكهربائية ذات الصلة واتبِع إجراءات السلامة الكهربائية وإغلاق/وسم المعدات المعتمدة. يجب إجراء توصيلات وعمليات التبديل بواسطة موظفين مؤهلين باستخدام تعليمات الشركة المصنعة للمعدات.

ابدأ تشغيل المولد وسجل قراءات الخط الأساسي

ابدأ تشغيل المولد وفقاً لإجراء تشغيل الشركة المصنعة واتركه يوصل إلى حالة التشغيل المحددة. قبل تطبيق حمل كبير، سجل الجهد الأولي والتردد ودرجة حرارة المحرك وضغط الزيت وأي قياسات أساسية أخرى مطلوبة.

تأكد من أن المولد يعمل بشكل طبيعي وأنه لا توجد إنذارات نشطة، أو اهتزاز غير طبيعي، أو ظروف عادم غير معتادة، أو تسربات سائلة. إذا تم اكتشاف حالة غير طبيعية، فتحقق منها قبل المتابعة.

توفر قياسات الخط الأساسي مرجعاً لتقييم التغييرات أثناء خطوات الحمل اللاحقة. وهي مفيدة أيضاً عند مقارنة نتائج الاختبار بمرور الوقت.

قم بتوصيل بنك الأحمال وطبق الحمل تدريجياً

بمجرد اكتمال الفحوصات الأولية، قم بتوصيل بنك الأحمال باستخدام إجراء الاتصال الكهربائي المعتمد. تأكد من تكوين الأسلاك، وتتابع الأطوار حيثما ينطبق ذلك، والجهد المقدر، وإعدادات الحماية قبل تطبيق الحمل.

يستخدم تسلسل اختبار توضيحي شائع خطوات حمل بنسبة 25% و50% و75% و100% من القدرة الفعالة المقدرة للمولد. هذه النسب المئوية هي أمثلة وليست متطلبات عالمية. يجب أن يتتبع التسلسل الفعلي، والمدة في كل خطوة، وأقصى حمل للاختبار تعليمات الشركة المصنعة للمولد وخطة الاختبار المعتمدة.

في كل خطوة، اسمح للمولد بالاستقرار للمدة المحددة في خطة الاختبار. سجل الحمل الفعلي، والجهد، والتردد، والتيار، ووسائط المحرك ذات الصلة قبل زيادة الحمل أكثر.

لا تقم تلقائياً بتطبيق حمل زائد بنسبة 110%. يجب إجراء اختبار الحمل الزائد فقط عندما يكون المولد ووحدة الأحمال مصنفين صراحةً للحالة المطلوبة ويسمح الإجراء المعمول بذلك.

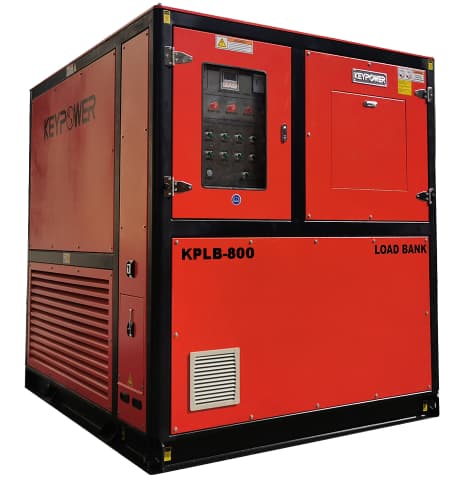

بالنسبة للأنظمة ذات السعات الأعلى، يُعد اختيار وحدة أحمال ذات تقييمات طاقة وقدرات تحكم مناسبة أمراً أساسياً. استكشف خيارات اختبار وحدة الأحمال بقدرة 800 كيلوواط من KEYPOWER في 800 kW load bank testing options لمراجعة مثال على نطاق السعة المتاح.

مراقبة أداء المولد تحت الحمل

بمجرد تطبيق كل خطوة حمل، راقب الإخراج الكهربائي وحالة تشغيل المحرك طوال فترة الاختبار المطلوبة. الهدف ليس مجرد الوصول إلى الحمل المستهدف، بل التحقق من أن المولد يحافظ على أداء مقبول أثناء التشغيل بهذا الحمل.

تشمل القياسات الهامة ما يلي:

• الجهد: تحقق مما إذا كان جهد الخرج يظل ضمن نطاق التشغيل المحدد.
• التردد: راقب استقرار التردد والتعافي بعد تغييرات الحمل.
• التيار والقدرة الفعالة: أكد الحمل الفعلي وتحقق من وجود عدم توازن في الأطوار حيثما كان ذلك مناسباً.
• معامل القدرة: سجل القيمة المقاسة عندما تتطلبها خطة الاختبار.
• وسائط المحرك: راقب درجة الحرارة، وضغط الزيت، وأداء التبريد، واستهلاك الوقود حسب الاقتضاء.
• الإنذارات والظروف غير الطبيعية: سجل أي تحذير، أو إيقاف تشغيل، أو ضوضاء غير معتادة، أو اهتزاز، أو دخان، أو تسريب.

يجب أن تأتي حدود القبول من مواصفات المولد، ومعيار الاختبار المعمول به، ومتطلبات التكليف أو الصيانة. لا يوجد انحراف جهد واحد أو عتبة حرارة واحدة مناسبة لكل طراز مولد.

تقليل الحمل والإيقاف الآمن

بعد الانتهاء من الاختبار المخطط له، قم بتقليل الحمل بالترتيب المحدد بواسطة إجراء الاختبار. افصل وحدة الأحمال باستخدام طريقة التبديل المعتمدة وسمح للمولد بالتبريد أو التشغيل بدون حمل عندما تطلب الشركة المصنعة ذلك.

اتبع إجراء الإيقاف الموصوف، وافصل المعدات، وتأكد من أن جميع المكونات آمنة للفحص. لا تفصل الكابلات أو تفتح العلب الكهربائية وهي نشطة.

بمجرد إيقاف تشغيل النظام بأمان، افحص الوصلات، والكابلات، ومسارات التهوية، والمعدات بحثاً عن علامات ارتفاع الحرارة أو التلف. يجب توثيق أي نتائج غير طبيعية ومعالجتها قبل إعادة المولد إلى الخدمة.

كيفية تقييم نتائج اختبار وحدة أحمال المولد

يجب أن يُظهر تقرير اختبار وحدة الأحمال المفيد أداء المولد في كل مستوى حمل وما إذا كانت القيم المقاسة تلبي معايير القبول المطبقة.

إذا وقع قياس خارج حده المحدد، فراجع البيانات المسجلة وتحقق من السبب قبل إعلان نجاح الاختبار. قد تشمل المشاكل المحتملة منظم الجهد، أو التحكم في سرعة المحرك، أو نظام التبريد، أو إمداد الوقود، أو التوصيلات الكهربائية، أو تكوين تحميل المولد.

يجب أن يدعم الاختبار الناجح قياسات موثقة ومقارنة صريحة مقابل معايير القبول المطبقة. مجرد الوصول إلى حمل بنسبة 100% لا يثبت، بمفرده، أن كل جانب من أجانب أداء المولد مرضٍ.

كيفية اختيار بنك الأحمال المناسب لاختبار المولدات

يعتمد بنك الأحمال المناسب على القدرة المقننة للمولد، ونوع الحمل الكهربائي المراد محاكاته، ومده الاختبار، وظروف الموقع.

• القدرة المقننة: حدد سعة كافية للاختبار المخطط له، بما في ذلك أي هامش إضافي تتطلبه الإجراءات المعتمدة.
• خصائص الحمل: بنك الأحمال المقاومة مناسب لاختبار خرج القدرة الفعالة. وقد يكون من الضروري استخدام تهيئة حثية أو هجينة (مقاومة-حثية) عندما يلزم تقييم أداء القدرة غير الفعالة ومعامل القدرة أيضاً.
• الجهد والتردد: طابق بنك الأحمال مع التقييمات والتهيئة الكهربائية للمولد.
• دورة التشغيل: تأكد من أن المعدات يمكنها دعم مدة الاختبار المستهدفة ومتطلبات التبريد.
• التحكم والمراقبة:خذ بعين الاعتبار التشغيل اليدوي أو عن بعد، ووظائف القياس، وتسجيل البيانات، ومتطلبات التقارير.
• بيئة التركيب: تقييم تدفق الهواء، وتصريف الحرارة، والضوضاء، والنقل، والمساحة المتاحة، والوصول للصيانة.

تقدم KEYPOWER أحمال الاختبار المقاومة و حلول أحمال الاختبار الحثية لتلبية متطلبات الاختبار المختلفة. يجب أن يعتمد الاختيار النهائي على ظروف الاختبار المطلوبة بدلاً من القدرة الكهربائية وحدها.

الأخطاء الشائعة التي يجب تجنبها أثناء اختبار بنك الأحمال

حتى عندما توفر المعدات الصحيحة، يمكن أن يؤدي سوء التخطيط للاختبار إلى نتائج غير موثوقة أو يخلق مخاطر سلامة يمكن تفاديها.

• اختيار بنك أحمال أصغر من الحجم المطلوب: قد لا تتمكن المعدات من الوصول إلى حمل الاختبار المطلوب.
• تجاهل خطة الاختبار: يمكن أن تجعل خطوات الحمل غير المخططة أو مدد الاختبار النتائج صعبة المقارنة أو التحقق منها.
• تسجيل القليل جداً من البيانات: قد تفوت القياسات المأخوذة فقط في البداية والنهاية عدم الاستقرار أثناء تغيرات الحمل الوسيطة.
• التغاضي عن التهوية: يمكن أن يتسبب تقييد تدفق الهواء في ارتفاع درجة الحرارة أو ظروف تشغيل غير آمنة.
• استخدام حدود قبول عامة: تطبيق نفس الحدود على كل مولد يمكن أن يؤدي إلى قرارات نجاح أو رسوب غير صحيحة.
• تخطي الفحص النهائي: قد تمر التوصيلات المفكوكة، وارتفاع الحرارة، والمشكلات الأخرى دون ملاحظة في حال عدم إجراء فحص ما بعد الاختبار.

تساعد الإجراءات المتسقة، والأفراد المؤهلون، والمعدات المناسبة، وتقرير الاختبار الكامل في جعل اختبار أحمال المولدات أكثر موثوقية وقابلية للتكرار.

الأسئلة الشائعة حول اختبار أحمال المولدات

كم مرة يجب أن يخضع المولد لاختبار بنك الأحمال؟

تعتمد تكرار الاختبارات على توصيات الشركة المصنعة للمولد، واللوائح المعمول بها، ظروف التشغيل، وخطة الصيانة الخاصة بالمنشأة. قد يكون لنظم الاحتياط الحرجة جداً جداول تفتيش واختبار محددة. اتبع المتطلبات المطبقة على التركيب بدلاً من افتراض أن فترة زمنية واحدة تناسب كل مولد.

ما هي نسب الأحمال المستخدمة عادة أثناء اختبار المولد؟

التسلسل التوضيحي الشائع هو 25% و50% و75% و100% من القدرة الفعالة المقدرة. تعتمد خطوات الحمل الفعلية وأوقات التثبيت على هدف الاختبار، ومواصفات المولد، والمعايير المعمول بها، والإجراءات المعتمدة.

كم يجب أن تستغرق مدة اختبار بنك أحمال المولد؟

لا توجد مدة اختبار عالمية. يعتمد الوقت المطلوب على تصنيف المولد، والغرض من الاختبار، وحمل التشغيل، ومتطلبات الاستقرار الحراري، ومعايير القبول المعمول بها. اتبع تعليمات الشركة المصنعة وخطة الاختبار المعتمدة.

هل يمكن لبنك أحمال مقاومي اختبار مولد ديزل؟

نعم. يمكن لبنك أحمال مقاومي ذي تصنيف مناسب تطبيق حمل كهربائي نشط ومتحكم فيه على مولد ديزل. يمكن أن يساعد في التحقق من إنتاج الطاقة النشطة وتقييم الجهد والتردد وسلوك المحرك تحت Load. قد تكون هناك حاجة إلى معدات إضافية أو بنك أحمال مشترك عندما يلزم أيضاً اختبار أداء الطاقة التفاعلية.

ما الذي يجب تضمينه في تقرير اختبار بنك أحمال المولد؟

يجب أن يحدد التقرير المولد وبنك الأحمال، ويسجل ظروف الاختبار خطوات الحمل، ويوثق الجهد والتردد والتيار والطاقة والقراءات ذات الصلة للمحرك وأي إنذارات أو ملاحظات غير طبيعية، ويقارن النتائج بمعايير القبول المعمول بها. يجب أن يسجل التقرير أيضاً نتيجة الاختبار النهائية وأي إجراءات تصحيحية موصى بها.

تحسين موثوقية المولد باستخدام معدات الاختبار المناسبة

تساعد إجراءات اختبار بنك أحمال المولد المخططة جيداً في التحقق من إنتاج الطاقة، وتقييم استقرار التشغيل، وتحديد المشكلات المحتملة قبل أن يُطلب من المولد دعم الأحمال الحرجة. تأتي النتائج الأكثر موثوقية من المعدات المناسبة، وتطبيق الأحمال المتحكم فيه، والقياسات الدقيقة، ومعايير القبول المحددة بوضوح.

بالنسبة لمصنعي المولدات، وفرق الصيانة، والمقاولين، ومشغلي المرافق، يعد اختيار بنك الأحمال المناسب جزءاً مهماً من هذه العملية. استكشف حلول معدات الطاقة KEYPOWER أو اتصل بالteam لمناقشة سعة بنك الأحمال، والتكوين الكهربائي، ومتطلبات الاختبار لتطبيقك.
