يمكنك تحديد حجم مولد ديزل من خلال مطابقة قدرته مع حملك الكهربائي الإجمالي، ثم تحويل هذا الحمل إلى تصنيف kVA الصحيح. يُعد تحديد حجم مولدات الديزل أمراً بسيطاً: اجمع واط التشغيل الخاص بك، وخذ في الاعتبار طفرات بدء التشغيل، وطبق بعض الصيغ القياسية. تتولى آلة حاسبة لتحديد حجم المولدات إجراء عمليات التحويل نيابةً عنك.

تعمل وحدات الاستعداد عادةً بنسبة 70% تقريباً من السعة الكاملة وتعمل لأقل من 200 ساعة سنويًا، وفقاً لمعيار ISO 8528-1. يحدد هذا التصنيف كيفية تفسير نتائج تحديد حجم مولد الديزل الخاص بك. يرشدك هذا الدليل خلال المقارنة بين kW و kVA، وشرح تفصيلي للآلة الحاسبة، والصيغ الأساسية، ومثال عملي، وعوامل متقدمة مثل بدء تشغيل المحرك ومعامل القدرة.

النقاط الرئيسية

• طابق سعة المولد مع الحمل الكهربائي الإجمالي. قم تضمين أكبر طفرة لبدء تشغيل المحرك.
• حول الكيلوواط إلى كيلو فولت أمبير عن طريق القسمة على معامل القدرة. معامل القدرة المنخفض يرفع الطلب على المولد.
• استخدم آلة حاسبة لتحديد الحجم لإجراء عمليات التحويل. طبق هوامش الأمان باستخدام الأداة. هذا يمنع اختيار وحدات ذات حجم صغير جداً.
• الارتفاع الشاهق يقلل من خرج المولد. الحرارة العالية تقلل أيضاً من خرج المولد. اخفض تصنيفك لهذه الظروف.
• أضف هامش أمان بنسبة 10-20%. يغطي هذا الهامش التوسع المستقبلي. كما أنه يغطي الأحمال غير المتوقعة.

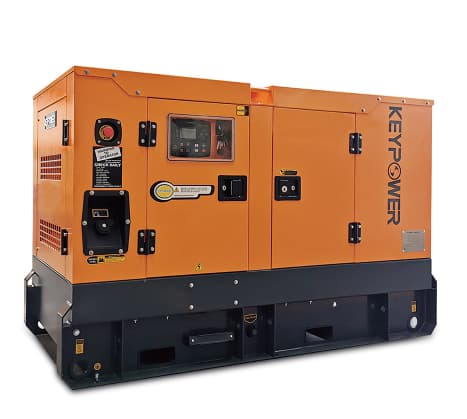

أساسيات تحديد حجم مولدات الديزل: kW مقابل kVA

ما يعنيه تحديد الحجم حقاً

تحديد حجم مولد الديزليعني مطابقة سعة المولد مع حملك الكهربائي الإجمالي، ثم تحويل هذا الحمل إلى تصنيف kVA الصحيح. ابدأ بجرد كامل لكل حمل. سجل بيانات لوحة الاسم مثل الجهد، وأمبير الحمل الكامل، ومعامل القدرة، والقدرة الحصانية. افصل الأحمال المستمرة عن الأحمال المتقطعة، وحدد ذروة الاستخدام من الـ 12 شهراً الماضية أو من بيانات لوحة الاسم للمعدات المخطط لها.

هدف تحديد الحجم الخاص بك هو سعة التشغيل المستمرة مضافاً إليها أكبر طلب لبدء التشغيل بالإضافة إلى السعة الاحتياطية. أضف هامش أمان بنسبة 10-20% لتوسع الحمل المستقبلي. قم بتحويل جميع الأمبيرات إلى كيلوواط قبل تحديد حجم المولد، بحيث تستخدم كل عملية حسابية نفس الوحدة. هذه الخطوة مهمة لأن الوحدة ذات الحجم الصغير تعاني مع أحمال البدء وعدم استقرار الجهد، بينما تعمل الوحدة كبيرة الحجم بشكل غير كفء تحت حمولة خفيفة.

kW و kVA ومعامل القدرة

يقيس kW القدرة الحقيقية، وهي الكهرباء التي تقوم بالعمل بالفعل. يقيس kVA القدرة الظاهرية، وهي الإجمالي للقدرة التي يجب أن يوفرها المولد. تختلف القيمتان بسبب معامل القدرة، والعلاقة هي kVA = kW / معامل القدرة. بالنسبة لحمل بقدرة 100 kW بمعامل قدرة 0.8، فإن حجم المولد المطلوب هو 125 kVA.

يختلف معامل القدرة حسب التطبيق. مولدات صناعية ثلاثية الطورتعمل عادةً عند 0.8، بينما تعمل الوحدات السكنية والتجارية الخفيفة احادية الطور غالباً عند 1.0. تجعل أحمال معامل القدرة المتغيرة هذا التحويل ضرورياً، لأن معامل القدرة المنخفض يرفع إجمالي kVA الذي يجب على مولدك توفيرها.

تقوم حاسبة تحديد الحجم بالتحويل بين kW و kVA والأمبير و HP، بحيث يمكنك الانتقال من سعة المولد بـ kW إلى تصنيف kVA الذي يحتاجه تطبيقك. هذا التحويل هو جوهر تحديد حجم المولد من kw إلى kva، وهو يحافظ على دقة اختيارك النهائي.

استخدام حاسبة تحديد حجم مولد الاحتياط

شرح تفصيلي للآلة الحاسبة خطوة بخطوة

تقوم حاسبة تحديد حجم مولد الاحتياط بتحويل قائمة الأحمال الخاصة بك إلى سعة موصى بها. تقوم بإدخال البيانات بترتيب منطقي، وتتولى الأداة العمليات الحسابية. إليك ما تقدمه في كل مرحلة.

• تفصيل الأحمال: أدرج كل فئة حمل بـ kW مع معامل القدرة الخاص بها، مثل أحمال سلامة الحياة، وحمل مضخة الحريق، وأحمال الاحتياط الاختيارية.

• بيانات المحرك: القدرة الحصانية، أمبير الحمل الكامل، معامل القدرة، وخطوط جهد النظام.

• جهد النظام والطور: على سبيل المثال، 480 V ثلاثي الطور.

• هامش الأمان: عادةً 25% للتوسع المستقبلي وطفرات بدء تشغيل المحرك.

يمكنك أيضاً تحديد أحادي الطور أو ثلاثي الطور. يغير هذا الاختيار قيم التيار لديك. تستخدم حاسبة حجم المولد هذه المدخلات لحساب kVA المطلوب.

تتبع تقديرات استهلاك الوقود نفس المنطق. تقوم بإدخال kW المقدر ونسبة الحمل المتوقعة، وتطبق الآلة الحاسبة منحنى كفاءة الحمل من بيانات اختبار المحرك. يتحسن استهلاك الوقود لكل kWh كلما ارتفع الحمل نحو النطاق الأمثل. يقيس استهلاك الوقود المحدد هذا المعدل.

قراءة نتائجك

قيمتك المحسوبة هي نقطة بداية وليست إجابة نهائية. عادة ما يكون kw / kva الموصى به لمولد الاحتياط هو الحجم القياسي التالي فوق قيمتك المحسوبة. تشير المتطلبات المحسوبة البالغة 78.1 kVA إلى وحدة بحجم 100 kVA. تشير نتيجة 150 kVA إلى 200 kVA.

طبق هامش سعة احتياطية قبل التقريب لأعلى. يغطي هامش السعة الاحتياطية القياسي البالغ 20% التوسع المستقبلي. أضف 5% إلى 10% فوق ذلك لعمليات بدء التشغيل المنتظمة في درجات الحرارة تحت الصفر. في أحد الأمثلة العملية، أدى تطبيق سعة احتياطية بنسبة 10% على حمل مخفض قدره 440.9 kVA إلى إنتاج 510.5 kVA، وكان الحجم القياسي التالي هو 600 kVA.

تُبقي عملية حساب حجم المولد خطوة بخطوة هذه اختيارك واقعياً ومبنياً على أسس صحيحة. يمكنك تحديد حجم المولد بكل ثقة بمجرد مطابقة إجمالي كيلو فولت أمبير (kVA) لديك مع تصنيف قياسي والتأكد من أن هامش الأمان يتناسب مع ظروف موقعك.

الصيغ الأساسية: إجمالي واط التشغيل وواط البدء مقابل واط التشغيل

الصيغ الأساسية، وثلاثية الطور، وصيغ خفض التصنيف (التخفيض)

تبدأ الصيغة الأساسية لحساب حجم مولد الديزل بمجموع بسيط. ا جمع إجمالي واط التشغيل لكل حمل، ثم أضف ذروة بدء تشغيل أكبر محرك منفرد. يمكنك حساب تلك الذروة عن طريق طرح واط التشغيل لأكبر محرك من واط البدء الخاص به. تفترض هذه الطريقة أنك تقوم بجدولة عمليات بدء تشغيل المحركات على دفعات، بحيث يتعرض المولد لذروة بدء تشغيل محرك واحد فقط في كل مرة.

بالنسبة للأنظمة ثلاثية الأطوار، استخدم هذه العلاقة: القدرة الحقيقية بالواط = 1.732 × جهد الخط × تيار الخط × معامل القدرة. القدرة الظاهرية بالكيلوفولت أمبير = 1.732 × جهد الخط × تيار الخط. تتيح لك هذه الصيغة تحويل الأمبير المقاس مباشرة إلى قيم الكيلوواط والكيلوفولت أمبير التي تحتاجها.

يتم ضبط خفض التصنيف وفقاً لظروف الموقع. القدرة المتاحة = القدرة المقدرة × معامل الارتفاع × معامل درجات الحرارة. مولد بقدرة 1000 كيلوواط مع معامل ارتفاع يبلغ 0.92 ومعامل حرارة يبلغ 0.97 ينتج 892.4 كيلوواط. يبدأ خفض التصنيف عادةً فوق ارتفاع 500 إلى 1000 قدم. يتم تصنيف معظم المولدات عند 77 درجة فهرنهايت (25 درجة مئوية). درجات الحرارة التي تزيد عن 104 درجات فهرنهايت (40 درجة مئوية) تسبب انخفاضاً ملحوظاً في التصنيف.

تنص قاعدة الـ 80% على أنه يجب عدم تحميل المولد بأكثر من 80% من سعة تشغيله المقدرة للاستخدام المستمر. تحمي هذه الهامشية المحرك والمولد من التحميل الزائد المستمر.

مثال بسيط لتحديد الحجم

تخيل منزلاً يحتوي على ثلاجة، ومضخة بئر، ومنفاخ فرن، ومصابيح، ومضخة نزح المياه. يمكنك سرد كل حمل وتسجيل واط التشغيل الخاص به. تسحب الثلاجة 150 واط، ومضخة البئر 1,000 واط، ومنفاخ الفرن 500 واط، والمصابيح 300 واط، ومضخة نزح المياه 800 واط. إجمالي واط التشغيل لديك يساوي 2,750 واط.

بعد ذلك، حدد طفرة بدء تشغيل المحرك لكل حمل يعمل بمحرك. تضيف مضخة البئر 2000 واط من الطاقة الإضافية عند بدء التشغيل، وتضيف مضخة النضاضة 1200 واط، ويضيف الثلاجة 400 واط. تأتي أكبر طفرة لبدء تشغيل المحرك من مضخة البئر بقوة 2000 واط.

طبق طريقة جمع وات التشغيل المستمر بالإضافة إلى أكبر ذروة بدء تشغيل للمحرك. إجمالي وات التشغيل البالغ 2,750 وات بالإضافة إلى أكبر ذروة تبلغ 2,000 وات يمنحك 4,750 وات. يمثل هذا الرقم ذروة الطلب لديك أثناء بدء تشغيل أكبر محرك.

أضف هامشا إضافيا للأمان والأحمال المستقبلية. اضرب 4,750 واط في 1.20 لتحصل على 5,700 واط. الآن طبق قاعدة الـ 80% بشكل عكسي. المولد المحمل بنسبة 80% من طاقته يجب أن يزود 5,700 واط، إذن السعة المطلوبة = 5,700 / 0.8 = 7,125 واط. قرب الرقم إلى أقرب حجم قياسي، وهو مولد بقوة 7,500 واط. هذه الوحدة تتعامل مع جميع الأحمال الأساسية مع سعة اندفاع كافية.

عند تحديد حجم المولد، تذكر أن واط بدء التشغيل مقابل واط التشغيل ليس تفصيلاً ثانوياً. إن الوحدة التي يتم تحديد حجمها بناءً على واط التشغيل فقط ستتوقف عن العمل عند بدء تشغيل المحرك. يمكن أن تتطلب طفرة التيار عدة أضعاف الاستهلاك المستمر لمدة ثانية أو ثانياً. إن تحديد الحجم بناءً على حمل البدء بدلاً من حمل التشغيل هو بالضبط ما تتحقق منه حاسبة حجم المولد. ينطبق نفس المبدأ على حسابات كيلو فولت أمبير (kVA) الإجمالية الأنظمة الأكبر حجماً. يجب أن يأخذ إجمالي كيلو فولت أمبير (kVA) الخاص بك في الاعتبار أكبر عملية بدء تشغيل للمحرك، وليس فقط الطلب في حالة الاستقرار.

اعتبارات متقدمة لتحجيم محركات الديزل

بدء تشغيل المحرك، معامل القدرة، والتشغيل المتوازي

تسبب طفرة بدء تشغيل المحرك معظم المولدات ذات الحجم غير المناسب. يسحب المحرك عدة أضعاف واطات تشغيله لفترة وجيزة. يحدد أكبر بدء تشغيل للمحرك ذروة طلب كيلو فولت أمبير الخاص بك. يمكن أن تتجاوز طفرة كيلو فولت أمبير هذه السحب المستقر بشكل كبير. قم بتسجيل كل محرك وأضف طفرة المحرك فقط إلى الحمل الأساسي الخاص بك. قم بجدولة عمليات البدء بشكل متتابع للحفاظ على إمكانية التحكم في الطفرة.

I seem to be encountering an error. Can I try something else for you?

العملية المتوازية تزيد من السعة. يمكن لوحدتين على ناقل مشترك العمل معًا إذا كانت المعلمات الكهربائية وأنظمة الحاكم/منظم الجهد التلقائي متطابقة. قبل الإغلاق، يجب أن يتطابق الجهد والتردد وتسلسل الأطوار. الجهد في حدود 2-5%، والتردد في حدود 0.1-0.2 هرتز، وزاوية الطور أقل من 10-20 درجة. في وضع التدلي، يتم توزيع الأحمال بشكل تناسقي مع السعة.

الخفض البيئي للقدرة والارتفاع

يقلل الارتفاع من كثافة الهواء وخرج المحرك. عادةً ما يبدأ خفض القدرة فوق 1500 قدم. تفقد المحركات التنفسية الطبيعية 3.5% لكل 1000 قدم. تفقد المحركات المزودة بشواحن توربينية 2.5%.

الحرارة مهمة أيضاً. المولد المصنف عند 40 درجة مئوية يعطي كيلوواط لوحة البيانات. وفوق 40 درجة مئوية، ينخفض الخارج بنسبة 2-4% لكل ارتفاع قدره 5 درجات مئوية. يعمل المبرد ذو درجات الحرارة المحيطة المرتفعة والذي يحتوي على قلب أكبر ومروحة ذات ضغط ساكن عالٍ على الحد من هذا الفقد. طابق بين المبرد والمروحة ومعامل خفض القدرة. قد تحتاج مواقع الصحراء إلى مبرد عن بُعد.

طبّق كلا العاملين على حِملك. مولد بقدرة 500 كيلوواط على ارتفاع عالٍ يعطي أقل من الكيلوواط المصنف. أضف خفض القدرة بسبب الحرارة. يجب أن تتجاوز القدرة النهائية الحِمل. يقلل خفض القدرة واط التشغيل الذي يمكنك سحبه. ادمج ذلك مع أحمال معامل القدرة المتغيرة، وترتفع الكيلوواط المطلوبة. تحقَّق من ذلك مقابل ورقة بيانات المُصنِّع.

لديك الآن عملية قابلة للتكرار. اذكر كل حِمل، واجمع إجمالي واط التشغيل، وحوِّله إلى كيلوواط وكيلو فولت أمبير، ثم أضف أكبر اندفاع لبدء تشغيل المحرك. طبّق خفض القدرة للارتفاع ودرجة الحرارة. تأكد من نتيجة الكيلوواط باستخدام الآلة الحاسبة.

يؤدي معامل القدرة وبدء تشغيل المحرك إلى تغيير الحجم النهائي بشكل كبير. يؤدي انخفاض معامل القدرة إلى زيادة الكيلو فولت أمبير المطلوب. يؤدي اندفاع المحرك الكبير إلى زيادة الطلب على واط التشغيل.

احرص دائماً على تحديد حجم المولد مع هامش أمان. توصي الأدلة عادةً بسعة إضافية بنسبة 10-30%، وتظهر نسبة 10-20% بشكل أكثر تكراراً.

تحقَّق من تصنيف الكيلوواط مقابل ورقة بيانات المُصنِّع قبل الشراء. تحمي هذه الخطوة قرار تحديد حجم مولد الديزل الخاص بك. يتضمن تحديد حجم المولد الجيد دائماً هذا التحقق النهائي.

الأسئلة الشائعة

ما هو حجم المولد الذي أحتاجه لمنزلي؟

اجمع إجمالي واط التشغيل لكل جهاز تخطط لتشغيله. ثم أضف أكبر اندفاع لبدء تشغيل المحرك. طبّق قاعدة 80% وقرِّب الرقم إلى أعلى ليصل إلى الحجم القياسي التالي. تؤكد حاسبة حجم المولد الرقم النهائي الخاص بك.

كيف أُحوِّل الكيلوواط إلى كيلو فولت أمبير لمولد ديزل؟

اقسِم حِملك بالكيلوواط على معامل القدرة. حِمل بقدرة 100 كيلوواط بمعامل قدرة 0.8 يحتاج إلى 125 كيلو فولت أمبير. تعمل وحدات الطور الثلاثي الصناعية عادةً عند 0.8، بينما تعمل وحدات المنازل ذات الطور الأحادى غالباً عند 1.0.

هل يمكنني تشغيل مولدين على التوازي لزيادة السعة؟

نعم. تعمل وحدتان على ناقل مشترك معاً عندما يتطابق الجهد والتردد وتسلسل الأطوار. يجب أن يبقى الجهد ضمن حدود 2-5%، والتردد ضمن 0.1-0.2 هرتز، وزاوية الطور أقل من 10-20 درجة. تتشارك الأحمال بعد ذلك بشكل تناسبي مع السعة.

لماذا يُعد بدء تشغيل المحرك أكثر أهمية من واط التشغيل؟

يسحب المحرك أضعاف واط التشغيل الخاص به لفترة وجيزة أثناء بدء التشغيل. يحدد اندفاع واط التشغيل هذا ذروة الطلب لديك. ستتوقف الوحدة التي تُقدَّر حجماً بناءً على السحب الثابت فقط عن العمل. احرص دائماً على تحديد الحجم بناءً على أكبر بدء تشغيل للمحرك، وليس فقط على الحِمل المستمر.

كيف يؤثر الارتفاع على خَرج المولد؟

يقلل الارتفاع من كثافة الهواء وخرج المحرك. عادةً ما يبدأ خفض القدرة فوق 1500 قدم. تفقد المحركات التنفسية الطبيعية 3.5% لكل 1000 قدم، وتفقد المحركات المزودة بشواحن توربينية 2.5%. تساعدك حاسبة تحديد حجم المولد الاحتياطي على تأكيد التصنيف المخفَّض للقدرة.
