حاوية تخزين بطاريات مبردة بالسائل KPBS-5015L

عام أقصى كفاءة للرحلة المستديرة 89% عمر الدورة ≥8,000 دورة الاتصالات Modbus TCP/IP نظام إخماد الحرائق هباء جوي (Aerosol) تصنيف الحماية IP55 التبريد تبريد سائل + تبريد هواء قسري درجة حرارة التشغيل -25℃~55℃ (خفض القدرة بعد 45℃) تصنيف الغلاف الجوي C4 (C5 اختياري) الرطوبة 0~95% رطوبة نسبية (بدون تكثيف) الضوضاء ≤75 ديسيبل الارتفاع 3000 متر (خفض القدرة فوق 2000 متر) الأبعاد (العرض×العمق×الارتفاع) 1,050 x 1,350 x 2,400 مم الوزن 2,600 كجم السلامة / التوافق الكهرومغناطيسي (EMC) UN38.3, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A كود الشبكة EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 جانب التيار المتردد (AC)   قدرة الخرج المقدرة 125 كيلوواط جهد التيار المتردد المقدر 400 فولت نطاق جهد التيار المتردد ±15% نوع الشبكة 3W+N+PE التردد المقدر 50 هرتز / 60 هرتز معامل القدرة 0.99 / -1 ~ +1 التشوه التوافقي الكلي للتيار (THDi) ≤3% نسبة التيار المستمر جانب التيار المستمر   نوع الخلية LFP / 314 أمبير ساعة تكوين الحزمة 52.2 كيلوواط ساعة / 1P52S تكوين النظام 261 كيلوواط ساعة / 1P260S جهد التيار المستمر المقدر 832 فولت نطاق جهد التيار المستمر 728 ~ 936 فولت أقصى معدل للشحن/التفريغ 0.5P أقصى عمق للتفريغ 100% (25 ± 2 درجة مئوية) ​

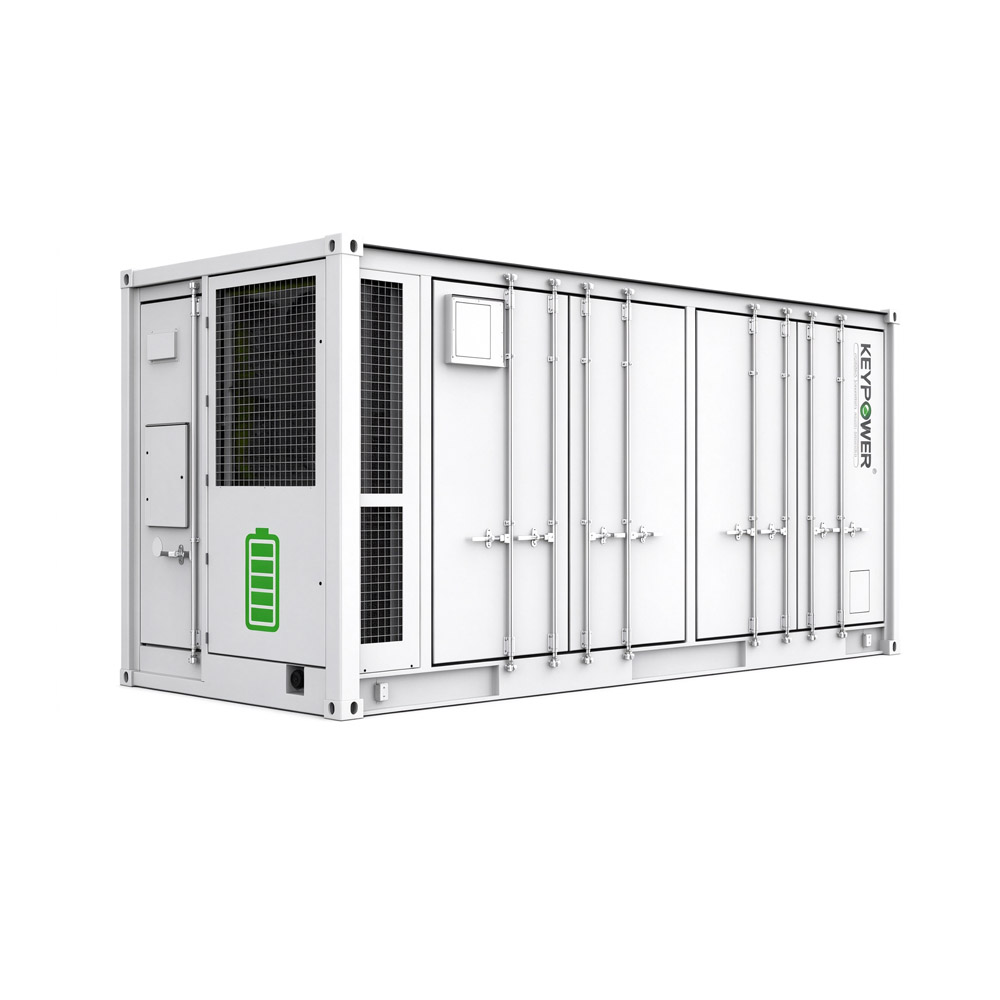

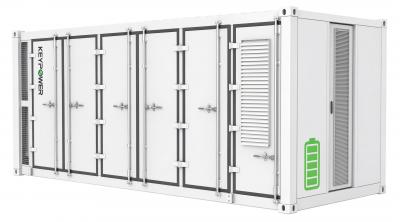

عام أقصى كفاءة للرحلة المستديرة 89% عمر الدورة ≥8,000 دورة الاتصال Modbus TCP/IP نظام إخماد الحرائق نظام الهباء الجوي + نظام رش الماء تصنيف الحماية IP55 التبريد تبريد سائل + تبريد بالهواء القسري درجة حرارة التشغيل -25℃~55℃ (خفض القدرة بعد 45℃) تصنيف الغلاف الجوي C4 (C5 اختياري) الرطوبة 0~95% رطوبة نسبية (بدون تكثيف) الضوضاء ≤80 ديسيبل الارتفاع 3000 متر (خفض القدرة فوق 2000 متر) الأبعاد (العرض×العمق×الارتفاع) 6,058 x 2,438 x 2,591 مم الوزن 28 طن السلامة / التوافق الكهرومغناطيسي (EMC) UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A, IEC62933-5-2 كود الشبكة EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 جانب التيار المتردد (AC)   قدرة الخرج المقدرة 1000 كيلوواط جهد التيار المتردد المقدر 400 فولت نطاق جهد التيار المتردد ±15% نوع الشبكة 3W+N+PE التردد المقدر 50 هرتز / 60 هرتز معامل القدرة 0.99 / -1 ~ +1 التشوه التوافقي الكلي للتيار (THDi) ≤3% نسبة التيار المستمر جانب التيار المستمر   نوع الخلية LFP / 314 أمبير ساعة تكوين الحزمة 48.2 كيلوواط ساعة / 1P48S تكوين النظام 2170 كيلوواط ساعة / 9P240S جهد التيار المستمر المقدر 768 فولت نطاق جهد التيار المستمر 672 ~ 864 فولت أقصى معدل شحن/تفريغ 0.5P أقصى عمق للتفريغ 100% (25 ± 2 درجة مئوية) ​

عام الكفاءة ≥90% معدل الشحن/التفريغ 0.5P كحد أقصى. عمق التفريغ (DoD) 95% (25±2℃) عمر الدورة ≥8000 دورة تصنيف الحماية IP55 التبريد تبريد قسري بالهواء درجة حرارة التشغيل -25~55℃ الرطوبة 0~95% رطوبة نسبية، بدون تكثيف الارتفاع ≤2000 متر (خفض القدرة فوق 2000 متر) الأبعاد (العرض×العمق×الارتفاع) 8000 x 1200 x 2100 مم الوزن 1.2 طن السلامة / التوافق الكهرومغناطيسي (EMC) هباء جوي الاتصال Ethernet/RS485 الامتثال UN38.3, IEC62477, IEC61000, IEC62619, IEC63056, UL9540A, En50549 كود الشبكة G99, VDE-AR-N 41 NTS 631 / RD 16 TOR, EIFS 2005 / VDEV 0124, EN 50549-1 / EN 50549-10, VDE 0126 / UTE C 15 / VFR:2019, 99 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1,18.2,IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA N° 140, DE 21 DE MARÇO DE 2022 مخرج التيار المتردد (AC)   الطاقة المقدرة 30 كيلوواط                         40 كيلوواط                         50 كيلوواط الطاقة القصوى 30 كيلوفولت أمبير                        40 كيلوفولت أمبير                        50 كيلوفولت أمبير الجهد الاسمي 400 فولت تيار متردد / 3 أطوار+محايد+أرضي (3P+N+PE) التردد الاسمي 50 هرتز / 60 هرتز التشوه التوافقي الكلي للتيار (THDi) نسبة التيار المستمر (DC Ratio) معامل القدرة 0.8 متقدم ~ 0.8 متأخر دخل الطاقة الشمسية (PV Input)   الحد الأقصى الموصى به لطاقة الدخل 60 kW                          80 kW                          100 kW            جهد الطاقة الشمسية (PV Voltage) 150 ~ 850V                  150 ~ 850V                  150 ~ 850V   تتبع نقطة القدرة القصوى (MPPT) 3                                    4                                   4     الحد الأقصى لتيار الدخل 40A×3                          40A×4                          40A×4     دخل البطارية   نوع الخلية LFP / 314 Ah نظام البطارية 1P120S الطاقة المقدرة 120.58 kWh الجهد المقدر 384 V نطاق الجهد 336 ~ 432 V ​

مواصفات مجموعة المولدات   التردد: 60 هرتز   الطراز: KPX-Y34P   القدرة الأساسية (كيلوواط/كيلوفولت أمبير): 27/34   قدرة الاحتياط (كيلوواط/كيلوفولت أمبير): 30/37.5   استهلاك الوقود عند 100% (لتر/ساعة): 8.5     المحرك:   مدعوم بواسطة: يامار   طراز المحرك: 4TNV98-ZGGE     المولد الكهربائي:   نوع المُثير: بدون فرش، ذاتي الإثارة   درجة العزل: H   درجة الحماية: IP23​

مواصفات مجموعة المولد   التردد: 60 هرتز   الطراز: KPX-YC313P   القدرة الأساسية (كيلوواط/كيلوفولت أمبير): 250/312.5   قدرة الاستعداد (كيلوواط/كيلوفولت أمبير): 275/344   استهلاك الوقود عند 100% (لتر/ساعة): 70.3     المحرك:   مدعوم بواسطة:YUCHAI   طراز المحرك:YC6MK420-D31   المولد الكهربائي:   نوع المُثير: بدون فرش، ذاتي الإثارة   درجة العزل: H   درجة الحماية: IP23​

مواصفات مجموعة المولد   التردد: 50 هرتز   الطراز: KP-W20P   القدرة الأساسية (كيلوواط/كيلوفولت أمبير): 16/20   القدرة الاحتياطية (كيلوواط/كيلوفولت أمبير): 18/22.5   استهلاك الوقود 100٪ (لتر/ساعة): 6.2     المحرك:   مدعوم بواسطة: Weichai   طراز المحرك: WP2.3D25E200     المولد المتناوب:   نوع المُثير: بدون فرش، ذاتي الإثارة   درجة العزل: H   درجة الحماية: IP23        ​

مواصفات خزان الوقود   الطراز: KPFT-2500D   الحجم الإجمالي: 2500 لتر   مستوى التعبئة الآمن: 2300 لتر   طبقة واحدة/طبقتان: مزدوج   الحجم (الطول*العرض*الارتفاع): 1500*2250*1250 مم              ​

مواصفات مجموعة المولد   التردد: 60 هرتز   الطراز: KPX-SN650P   القدرة الأساسية (كيلوواط/كيلوفولت أمبير): 420/650   قدرة الاحتياط (كيلوواط/كيلوفولت أمبير): 572/715   استهلاك الوقود عند 100٪ (لتر/ساعة): 137.3     المحرك:   مدعوم بواسطة:Scania   طراز المحرك: DC16 078A 02-42     المولد المتردد:   نوع المثير: بدون فرش، ذاتي الإثارة   درجة العزل: H   درجة الحماية: IP23​
