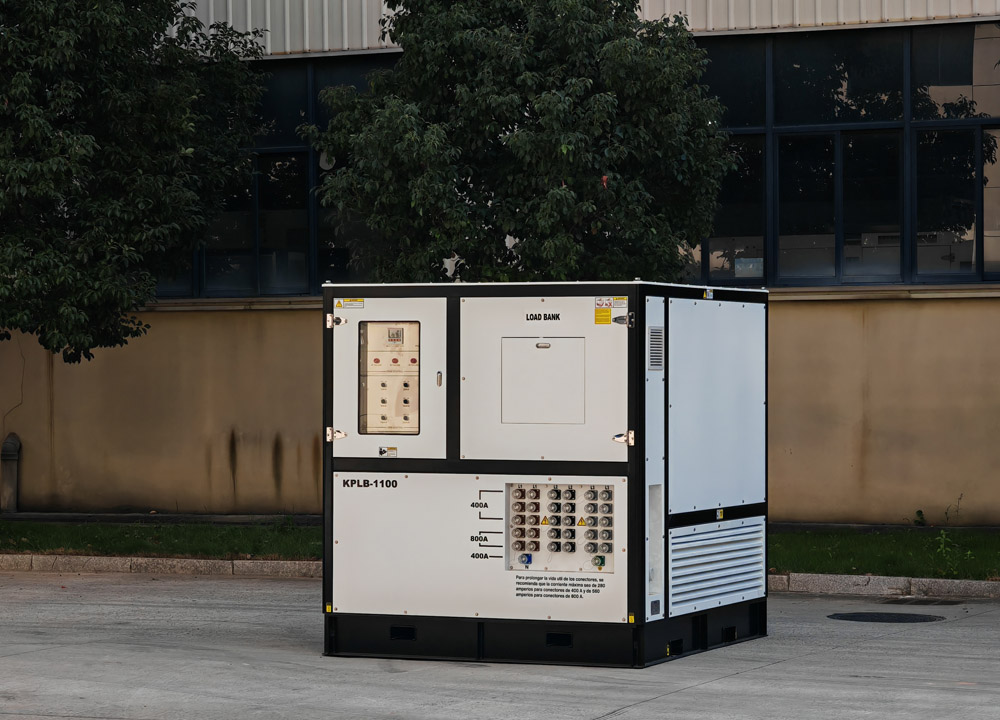

في مجال اختبار الطاقة ومعدات الطاقة، نسمع غالباً عن "بنك الأحمال الاصطناعية". يتساءل الكثيرون: لماذا يُطلق على الجهاز الذي يستهلك الكهرباء اسم "حمل اصطناعي"؟ وما الفرق بينه وبين "الأحمال الحقيقية" التي نستخدمها يومياً، مثل المصابيح والمحركات والأجهزة الكهربائية؟

في الواقع،جوهر الحمل الاصطناعي ليس "استهلاكاً عديم الفائدة للطاقة"، بل هو محاكاة دقيقة. تعمل المعدات الكهربائية الحقيقية في ظل ظروف معقدة ومتغيرة. يقوم بنك الأحمال الاصطناعية، باستخدام المكونات الكهربائية الأساسية الثلاثة - المقاومة (R)، والملف (L)، والمكثف (C) - بنسخ الخصائص الكهربائية للأحمال المختلفة، مما يوفر "فحصاً شاملاً لظروف التشغيل" لمجموعات المولدات، وأنظمة UPS، والمحولات، ومفاتيح التبديل، وغيرها.

تؤدي أحمال RLC الاصطناعية الثلاثة أدواراً خاصة بها، حيث تكمل بعضها البعض لتغطية الغالبية العظمى من سيناريوهات الأحمال في أنظمة الطاقة. في هذا المقال، سنشرح بلغة بسيطة منطق العمل، والاختلافات في الخصائص، والتطبيقات العملية لهذه الأحمال الاصطناعية الثلاثة الأساسية، حتى تتمكن من فهم المنطق الأساسي وراء اختبار الطاقة.

أولاً: الأساس: الحمل المقاوم النقي - "مستهلك الطاقة المستقر" لأنظمة الطاقة

الحمل المقاوم هو النوع الأكثر أساسية وشيوعاً في بنك الأحمال، وهو الأقرب إلى فهم عامة الناس لاستهلاك الطاقة، حيث يتوافق مع الأجهزة المقاومة بحتة في الحياة اليومية مثل سخانات المياه الكهربائية، والمصابيح المتوهجة، وعناصر التسخين الكهربائية.

مبدأ عمله بسيط ومباشر، ويتبع قانون جول: عندما يمر التيار عبر عناصر مقاومة كهربائية مصممة خصيصاً، يتم تحويل الطاقة الكهربائيةبنسبة 100% إلى حرارة، والتي يتم تبديدها بعد ذلك في الهواء من خلال أنظمة التبريد مثل المراوح وشبكات تبديد الحرارة، مما يستهلك بثبات الطاقة الفعالة الناتجة من مصدر الطاقة قيد الاختبار. لا تولد العملية بأكملها أي مجال مغناطيسي، ولا تخزن أي طاقة كهربائية، بل تستهلك الطاقة ببساطة.

من حيث الخصائص الكهربائية، يكون الجهد والتيار في الحمل المقاوم في طور واحد تماماً، دون أي فرق في الطور. معامل القدرة دائماً يساوي 1، وحالة التشغيل مستقرة للغاية. يمكن للمهندسين التحكم بدقة في استهلاك الطاقة عن طريق ضبط عدد مراحل المقاومة المتصلة على التوازي، مما يحاكي ظروف التشغيل المستقرة لمصدر الطاقة.

في الاختبار الفعلي، تعالج الأحمال المقاومة بشكل أساسيالتحقق الأساسي من استقرار مصدر الطاقة. على سبيل المثال، تُستخدم لاختبار استقرار الجهد والتردد لمجموعات المولدات في ظروف عدم التحميل، والحمل الكامل، والحمل الزائد، وللتحقق من قدرة إمداد الطاقة المستمرة لأنظمة UPS، وإزالة رواسب الكربون في المولدات التي تعمل بحمل خفيف لفترات طويلة. أي اختبار يتطلب قياس القدرة الفعالة المقدرة وقدرة تحمل الحمل في الحالة المستقرة لمصدر الطاقة يعتمد على الأحمال المقاومة.

ثانياً: اللاعب الديناميكي: الحمل الحثي النقي - محاكاة "استهلاك طاقة المجال المغناطيسي" للمعدات الصناعية

معظم المعدات الصناعية في حياتنا اليومية ليست مقاومة بحتة. فالمضخات، والمراوح، والضواغط، والمحركات، وغيرها من الأجهزة التي تحتوي على ملفات تظهر خصائص حمل حثي أثناء التشغيل. تم تصميم الحمل الاصطناعي الحثي خصيصاً لنسخ مثل هذه الأحمال الصناعية.

المكون الأساسي للحمل الحثي هو ملف نحاسي معزول، ومنطق عمله يختلف تماماً عن منطق الحمل المقاوم. فبدلاً من تحويل الطاقة الكهربائية مباشرة إلى حرارة، فإنه يستخدممبدأ الحث الكهرومغناطيسي - بعد التنشيط، فإنه ينشئ مجالاً مغناطيسياً متناوباً حول الملف، ويستهلك الحفاظ المستمر على هذا المجال المغناطيسي طاقة كهربائية. هذا النوع من الاستهلاك هو قدرة غير فعالة (ردية)، والتي لا تؤدي عملاً حقيقياً، ولكنها مع ذلك شكل لا غنى عنه من أشكال الحمل في أنظمة الطاقة.

أبرز خاصية كهربائية للحمل الحثي هي أنالتيار يتأخر عن الجهد، مما يولد قدرة غير فعالة متأخرة ويخفض معامل القدرة الكلي للدائرة. ببساطة، يصل الجهد إلى ذروته أولاً، ويتأخر التيار لفترة قبل أن يلحق به - وهي خاصية شائعة لشبكات الطاقة الصناعية.

تكمن قيمة اختباره بشكل أساسي فيمحاكاة ظروف التشغيل الصناعية. بينما يمكن للأحمال المقاومة العادية اختبار ظروف الحالة المستقرة المثالية فقط، يمكن للأحمال الحثية محاكاة التأثير الحثي لبدء تشغيل المحرك وتشغيل المعدات الكبيرة، واختبار قدرة تكيف مصادر الطاقة مع ظروف القدرة المتأخرة ومعامل القدرة المنخفض، والتحقق من استقرار تشغيل المولدات وشبكات الطاقة تحت أحمال صناعية معقدة - مما يساعد على تجنب تقلبات الجهد وانخفاض كفاءة إمداد الطاقة بعد النشر الفعلي.

ثالثاً: المعوض: الحمل السعوي النقي - "معدل الطور" لأنظمة الطاقة

الحمل السعوي هو الأكثر تميزاً بين الثلاثة. نادراً ما تظهر المعدات الكهربائية اليومية خصائص سعوية بحتة. دوره الأساسي ليس مجرد محاكاة الأحمال، بلتعويض انحرافات الطور في شبكة الطاقة وموازنة ظروف الطاقة - إنه "أداة معايرة" لاختبار الطاقة.

المبدأ الأساسي للحمل السعوي هوتخزين الشحنة وإطلاقها بالتناوب. المكثف نفسه لا يستهلك قدرة فعالة. بعد التنشيط، يقوم بتخزين الشحنة بسرعة؛ وخلال أنصاف الدورات الموجبة والسالبة المتناوبة للتيار المتردد، يطلق الشحنة ويعيد التيار إلى الدائرة، مكملاً دورة شحن وتفريغ دورية. لا تتضمن العملية بأكملها تقريباً أي فقدان للطاقة، ولا تنتج سوى قدرة غير فعالة سعوية.

من حيث الخصائص الكهربائية، فإن الحمل السعوي هو عكس الحمل الحثي تماماً، حيث يظهرتياراً يسبق الجهد. إنه يلغي بفعالية تأخر التيار الناجم عن الأحمال الحثية، ويرفع معامل قدرة الدائرة، ويوازن فروق الطور في الشبكة.

في الاختبار الفعلي، تُستخدم الأحمال السعوية بشكل أساسي لـاختبارات تحسين الشبكة وفحوصات ظروف التشغيل غير القياسية. من ناحية، يمكنها محاكاة سيناريوهات الحمل السعوي لاختبار قدرة التكيف مع الطور لمصادر الطاقة الدقيقة ومنظمات الجهد. ومن ناحية أخرى، يمكن دمجها مع الأحمال الحثية لاختبارات تعويض معامل القدرة، ومعايرة دقة تنظيم القدرة غير الفعالة لمجموعات المولدات ومفاتيح التبديل. يعالج هذا المشكلات الشائعة في الشبكات الصناعية مثل معامل القدرة المنخفض وفقدان الطاقة العالي، مما يضمن تشغيل نظام الطاقة بكفاءة.

رابعاً: أحمال RLC المدمجة: إعادة إنتاج سيناريوهات الطاقة المعقدة في العالم الحقيقي

من مبادئ أنواع الأحمال الثلاثة الفردية، من الواضح أن لكل منها قيوده، ولا يمكن لأي نوع واحد أن يمثل استهلاك الطاقة في العالم الحقيقي بشكل كامل. في الممارسة العملية، تكون الأحمال في المصانع والمباني ومراكز البيانات عبارة عن خليط من العناصر المقاومة والحثية والسعوية. ولهذا السبب تعتمد بنوك الأحمال المتطورةتصاميم RLC مدمجة.

تستهلك المقاومة طاقة فعالة، مما يحاكي الحمل الكهربائي الأساسي. ويحاكي المحث الأحمال الحثية السائدة مثل المحركات الصناعية، مكرراً خصائص التأخر. بينما يوفر المكثف تعويض الطور لتصحيح انحرافات الشبكة. ومن خلال ضبط نسب العناصر الثلاثة حسب الحاجة والعمل معاً، يمكنها محاكاة معاملات القدرة بدقة عبر النطاق الكامل من 0 إلى 1، مما يعيد إنتاج بيئات الطاقة المعقدة بشكل مثالي في التطبيقات السكنية والصناعية ومراكز البيانات وغيرها.

تعد بنوك الأحمال الاصطناعية المدمجة هذه أيضاً معدات أساسية لاختبارات القبول في المصنع لمجموعات المولدات، والتحقق الكامل من أنظمة UPS، وتصحيح أخطاء تعديل الشبكة، وعمليات التفتيش السنوية لمصادر الطاقة الاحتياطية. وهي تتيح إجراء فحوصات شاملة للمعايير الرئيسية مثل سعة تحمل الحمل، ودقة تنظيم الجهد، ومقاومة الصدمات، والقدرة على التكيف مع الطاقة غير الفعالة، مما يساعد في تحديد الأعطال المحتملة بشكل استباقي قبل التشغيل الفعلي.
