حاوية تخزين طاقة متكاملة KPES-1000/2170L

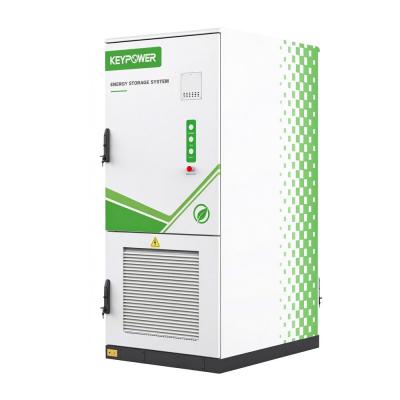

عام أقصى كفاءة للرحلة المستديرة 89% عمر الدورة ≥8,000 دورة الاتصالات Modbus TCP/IP نظام إخماد الحرائق هباء جوي (Aerosol) تصنيف الحماية IP55 التبريد تبريد سائل + تبريد هواء قسري درجة حرارة التشغيل -25℃~55℃ (خفض القدرة بعد 45℃) تصنيف الغلاف الجوي C4 (C5 اختياري) الرطوبة 0~95% رطوبة نسبية (بدون تكثيف) الضوضاء ≤75 ديسيبل الارتفاع 3000 متر (خفض القدرة فوق 2000 متر) الأبعاد (العرض×العمق×الارتفاع) 1,050 x 1,350 x 2,400 مم الوزن 2,600 كجم السلامة / التوافق الكهرومغناطيسي (EMC) UN38.3, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A كود الشبكة EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 جانب التيار المتردد (AC)   قدرة الخرج المقدرة 125 كيلوواط جهد التيار المتردد المقدر 400 فولت نطاق جهد التيار المتردد ±15% نوع الشبكة 3W+N+PE التردد المقدر 50 هرتز / 60 هرتز معامل القدرة 0.99 / -1 ~ +1 التشوه التوافقي الكلي للتيار (THDi) ≤3% نسبة التيار المستمر جانب التيار المستمر   نوع الخلية LFP / 314 أمبير ساعة تكوين الحزمة 52.2 كيلوواط ساعة / 1P52S تكوين النظام 261 كيلوواط ساعة / 1P260S جهد التيار المستمر المقدر 832 فولت نطاق جهد التيار المستمر 728 ~ 936 فولت أقصى معدل للشحن/التفريغ 0.5P أقصى عمق للتفريغ 100% (25 ± 2 درجة مئوية) ​

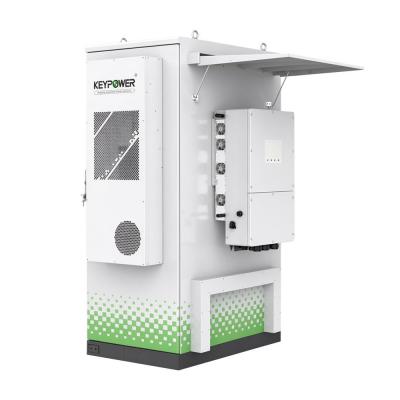

عام الكفاءة ≥90% معدل الشحن/التفريغ 0.5P كحد أقصى. عمق التفريغ (DoD) 95% (25±2℃) عمر الدورة ≥8000 دورة تصنيف الحماية IP55 التبريد تبريد قسري بالهواء درجة حرارة التشغيل -25~55℃ الرطوبة 0~95% رطوبة نسبية، بدون تكثيف الارتفاع ≤2000 متر (خفض القدرة فوق 2000 متر) الأبعاد (العرض×العمق×الارتفاع) 8000 x 1200 x 2100 مم الوزن 1.2 طن السلامة / التوافق الكهرومغناطيسي (EMC) هباء جوي الاتصال Ethernet/RS485 الامتثال UN38.3, IEC62477, IEC61000, IEC62619, IEC63056, UL9540A, En50549 كود الشبكة G99, VDE-AR-N 41 NTS 631 / RD 16 TOR, EIFS 2005 / VDEV 0124, EN 50549-1 / EN 50549-10, VDE 0126 / UTE C 15 / VFR:2019, 99 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1,18.2,IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA N° 140, DE 21 DE MARÇO DE 2022 مخرج التيار المتردد (AC)   الطاقة المقدرة 30 كيلوواط                         40 كيلوواط                         50 كيلوواط الطاقة القصوى 30 كيلوفولت أمبير                        40 كيلوفولت أمبير                        50 كيلوفولت أمبير الجهد الاسمي 400 فولت تيار متردد / 3 أطوار+محايد+أرضي (3P+N+PE) التردد الاسمي 50 هرتز / 60 هرتز التشوه التوافقي الكلي للتيار (THDi) نسبة التيار المستمر (DC Ratio) معامل القدرة 0.8 متقدم ~ 0.8 متأخر دخل الطاقة الشمسية (PV Input)   الحد الأقصى الموصى به لطاقة الدخل 60 kW                          80 kW                          100 kW            جهد الطاقة الشمسية (PV Voltage) 150 ~ 850V                  150 ~ 850V                  150 ~ 850V   تتبع نقطة القدرة القصوى (MPPT) 3                                    4                                   4     الحد الأقصى لتيار الدخل 40A×3                          40A×4                          40A×4     دخل البطارية   نوع الخلية LFP / 314 Ah نظام البطارية 1P120S الطاقة المقدرة 120.58 kWh الجهد المقدر 384 V نطاق الجهد 336 ~ 432 V ​

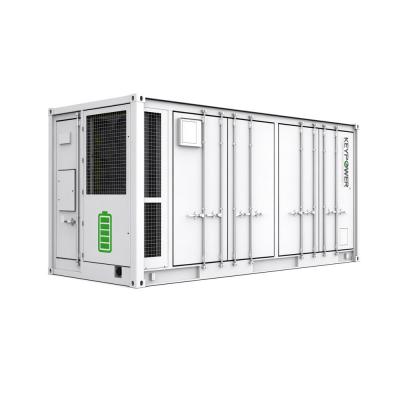

العنصر نوع الخلية LFP 314 Ah تكوين الحزمة 104.5kWh / 1P104S تكوين النظام 5.015MWh / 12P416S جهد التيار المستمر المقدر 1331.2 V نطاق جهد التيار المستمر 1165 ~ 1498 V أقصى معدل للشحن/التفريغ 0.5P أقصى عمق للتفريغ 100% 25 ±2 ℃ عمر الدورة ≥8,000 دورة نظام إخماد الحرائق نظام الهباء الجوي + نظام رش الماء تصنيف الحماية IP55 التبريد تبريد سائل + تبريد قسري بالهواء درجة حرارة التشغيل -25℃~55℃ (خفض القدرة بعد 45℃) تصنيف مقاومة التآكل C4 (C5 اختياري) الرطوبة 0~95% RH (بدون تكثيف) الارتفاع 3000m الأبعاد (العرض×العمق×الارتفاع) 6,058×2,438×2,896 mm الوزن 41.8t السلامة/التوافق الكهرومغناطيسي (EMC) UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4 ​

مواصفات مجموعة المولد   التردد: 50Hz   الطراز: KP-S313P   القدرة الأساسية (كيلوواط/كيلوفولت أمبير): 250/313   قدرة الاستعداد (كيلوواط/كيلوفولت أمبير): 272/340   استهلاك الوقود عند 100% (لتر/ساعة): 73.3     المحرك:   مدعوم بواسطة:SDEC   طراز المحرك: 6ETAA11.8-G21     المولد المتردد:   نوع المثير: بدون فرش، ذاتي الإثارة   درجة العزل: H   درجة الحماية: IP23​

مواصفات مجموعة المولد   التردد: 60 هرتز   الطراز: KPX-W625P   القدرة الأساسية (كيلوواط/كيلوفولت أمبير): 500/625   قدرة الاستعداد (كيلوواط/كيلوفولت أمبير): 550/687.5   استهلاك الوقود عند 100% (لتر/ساعة):151.7     المحرك:   مدعوم بواسطة: ويتشاي   طراز المحرك: 6M33D670E201     المولد الكهربائي:   نوع المُثير: بدون فرش، ذاتي الإثارة   درجة العزل: H   درجة الحماية: IP23​

مواصفات مجموعة المولد   التردد: 50 هرتز   الطراز: KP-B2250P   القدرة الرئيسية (كيلوواط/كيلوفولت أمبير): 1800/2250   قدرة الاستعداد (كيلوواط/كيلوفولت أمبير): 2000/2500   استهلاك الوقود عند 100% (لتر/ساعة): 466.4     المحرك:   مدعوم بواسطة:Baudouin   طراز المحرك: 20M33G2500/5     المولد المتردد:   نوع المُثير: بدون فرش، ذاتي الإثارة   درجة العزل: H   درجة الحماية: IP23​

مواصفات مجموعة المولد   التردد: 50Hz   الطراز: KP-C150P   القدرة الأساسية (كيلوواط/ك.ف.أ): 120/150   قدرة الاستعداد (كيلوواط/ك.ف.أ): 132/165   استهلاك الوقود عند 100% (لتر/ساعة): 27     المحرك:   مدعوم بواسطة:Cummins   طراز المحرك: 6BTAA5.9-G12     المولد الكهربائي:   نوع المثير: بدون فرش، ذاتي الإثارة   درجة العزل: H   درجة الحماية: IP23​

مواصفات مجموعة المولد   التردد: 60 هرتز   الطراز: KPX-C1819P   القدرة الأساسية (كيلوواط/كيلوفولت أمبير): 1455/1819   القدرة الاحتياطية (كيلوواط/كيلوفولت أمبير): 1600/2000   استهلاك الوقود عند 100٪ (لتر/ساعة): 397     المحرك:   مدعوم بواسطة:Cummins   طراز المحرك: QSK50-G6     المولد المتناوب:   نوع المُثير: عديم الفرش، ذاتي الإثارة   درجة العزل: H   درجة الحماية: IP23​
