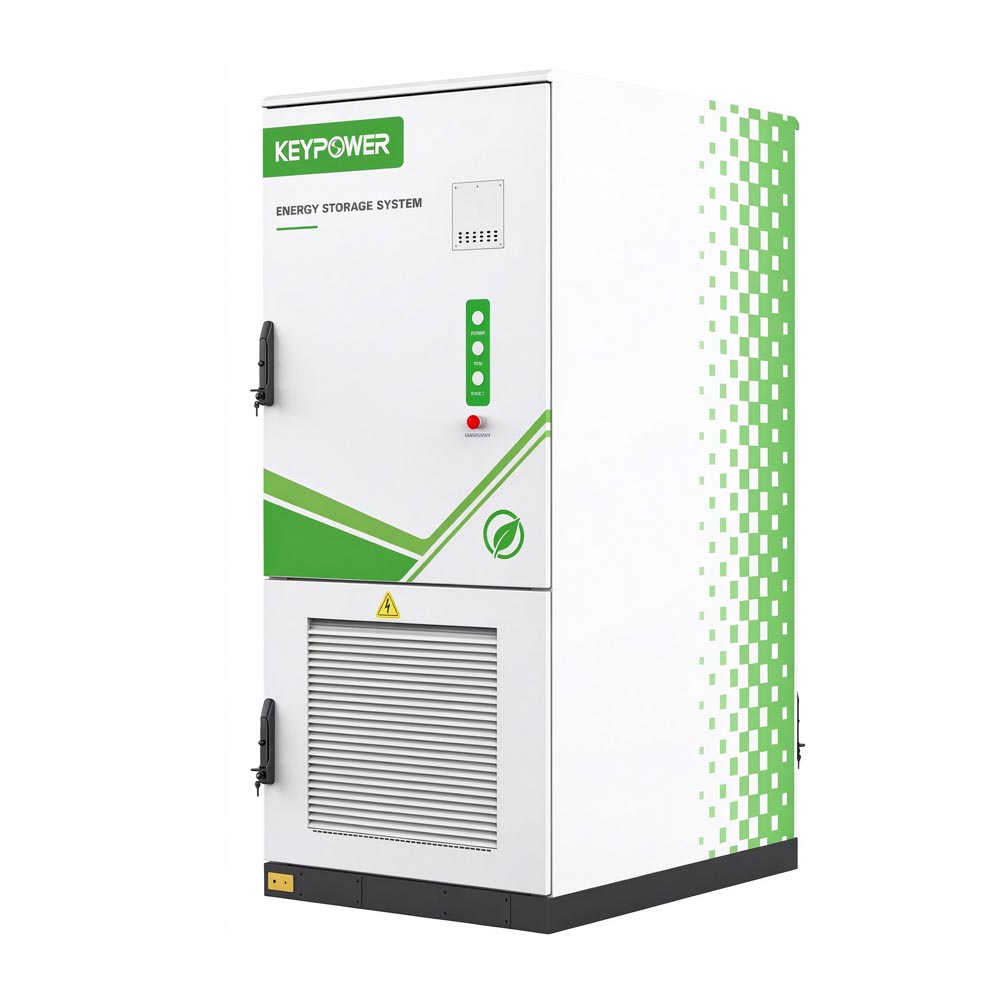

خزانة تخزين طاقة متكاملة KPES-125/261L

عام أقصى كفاءة للرحلة المستديرة 89% عمر الدورة ≥8,000 دورة الاتصال Modbus TCP/IP نظام إخماد الحرائق نظام الهباء الجوي + نظام رش الماء تصنيف الحماية IP55 التبريد تبريد سائل + تبريد بالهواء القسري درجة حرارة التشغيل -25℃~55℃ (خفض القدرة بعد 45℃) تصنيف الغلاف الجوي C4 (C5 اختياري) الرطوبة 0~95% رطوبة نسبية (بدون تكثيف) الضوضاء ≤80 ديسيبل الارتفاع 3000 متر (خفض القدرة فوق 2000 متر) الأبعاد (العرض×العمق×الارتفاع) 6,058 x 2,438 x 2,591 مم الوزن 28 طن السلامة / التوافق الكهرومغناطيسي (EMC) UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A, IEC62933-5-2 كود الشبكة EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 جانب التيار المتردد (AC)   قدرة الخرج المقدرة 1000 كيلوواط جهد التيار المتردد المقدر 400 فولت نطاق جهد التيار المتردد ±15% نوع الشبكة 3W+N+PE التردد المقدر 50 هرتز / 60 هرتز معامل القدرة 0.99 / -1 ~ +1 التشوه التوافقي الكلي للتيار (THDi) ≤3% نسبة التيار المستمر جانب التيار المستمر   نوع الخلية LFP / 314 أمبير ساعة تكوين الحزمة 48.2 كيلوواط ساعة / 1P48S تكوين النظام 2170 كيلوواط ساعة / 9P240S جهد التيار المستمر المقدر 768 فولت نطاق جهد التيار المستمر 672 ~ 864 فولت أقصى معدل شحن/تفريغ 0.5P أقصى عمق للتفريغ 100% (25 ± 2 درجة مئوية) ​

عام الكفاءة ≥90% معدل الشحن/التفريغ 0.5P كحد أقصى. عمق التفريغ (DoD) 95% (25±2℃) عمر الدورة ≥8000 دورة تصنيف الحماية IP55 التبريد تبريد قسري بالهواء درجة حرارة التشغيل -25~55℃ الرطوبة 0~95% رطوبة نسبية، بدون تكثيف الارتفاع ≤2000 متر (خفض القدرة فوق 2000 متر) الأبعاد (العرض×العمق×الارتفاع) 8000 x 1200 x 2100 مم الوزن 1.2 طن السلامة / التوافق الكهرومغناطيسي (EMC) هباء جوي الاتصال Ethernet/RS485 الامتثال UN38.3, IEC62477, IEC61000, IEC62619, IEC63056, UL9540A, En50549 كود الشبكة G99, VDE-AR-N 41 NTS 631 / RD 16 TOR, EIFS 2005 / VDEV 0124, EN 50549-1 / EN 50549-10, VDE 0126 / UTE C 15 / VFR:2019, 99 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1,18.2,IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA N° 140, DE 21 DE MARÇO DE 2022 مخرج التيار المتردد (AC)   الطاقة المقدرة 30 كيلوواط                         40 كيلوواط                         50 كيلوواط الطاقة القصوى 30 كيلوفولت أمبير                        40 كيلوفولت أمبير                        50 كيلوفولت أمبير الجهد الاسمي 400 فولت تيار متردد / 3 أطوار+محايد+أرضي (3P+N+PE) التردد الاسمي 50 هرتز / 60 هرتز التشوه التوافقي الكلي للتيار (THDi) نسبة التيار المستمر (DC Ratio) معامل القدرة 0.8 متقدم ~ 0.8 متأخر دخل الطاقة الشمسية (PV Input)   الحد الأقصى الموصى به لطاقة الدخل 60 kW                          80 kW                          100 kW            جهد الطاقة الشمسية (PV Voltage) 150 ~ 850V                  150 ~ 850V                  150 ~ 850V   تتبع نقطة القدرة القصوى (MPPT) 3                                    4                                   4     الحد الأقصى لتيار الدخل 40A×3                          40A×4                          40A×4     دخل البطارية   نوع الخلية LFP / 314 Ah نظام البطارية 1P120S الطاقة المقدرة 120.58 kWh الجهد المقدر 384 V نطاق الجهد 336 ~ 432 V ​

العنصر نوع الخلية LFP 314 Ah تكوين الحزمة 104.5kWh / 1P104S تكوين النظام 5.015MWh / 12P416S جهد التيار المستمر المقدر 1331.2 V نطاق جهد التيار المستمر 1165 ~ 1498 V أقصى معدل للشحن/التفريغ 0.5P أقصى عمق للتفريغ 100% 25 ±2 ℃ عمر الدورة ≥8,000 دورة نظام إخماد الحرائق نظام الهباء الجوي + نظام رش الماء تصنيف الحماية IP55 التبريد تبريد سائل + تبريد قسري بالهواء درجة حرارة التشغيل -25℃~55℃ (خفض القدرة بعد 45℃) تصنيف مقاومة التآكل C4 (C5 اختياري) الرطوبة 0~95% RH (بدون تكثيف) الارتفاع 3000m الأبعاد (العرض×العمق×الارتفاع) 6,058×2,438×2,896 mm الوزن 41.8t السلامة/التوافق الكهرومغناطيسي (EMC) UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4 ​

المواصفات   الطراز: KPLB-1250   السعة: 1000 كيلوواط/1250 كيلو فولت أمبير   نوع الحمل: مقاومي وحثي   معامل القدرة: 0-1.0   عدد المراوح: 4   الأبعاد (مم):2400*2030*2200   الوزن (كجم): 4500​

المواصفات   الطراز: KPLB-3000   السعة: 2400kW/3000kVA   نوع الحمل: مقاومي وحثي   معامل القدرة: 0.8-1.0   عدد المراوح: 8   الأبعاد (مم): 6058*2438*2591   الوزن (كجم): 15500​

مواصفات مجموعة المولدات   التردد: 50 هرتز   الطراز: KP-W1375P   القدرة الأساسية (كيلوواط/كيلوفولت أمبير): 1100/1375   قدرة الاستعداد (كيلوواط/كيلوفولت أمبير): 1200/1500   استهلاك الوقود عند 100٪ (لتر/ساعة): 279.88     المحرك:   مدعوم بواسطة: Weichai   طراز المحرك: 12M33D1320E200     المولد الكهربائي:   نوع المُثير: بدون فرش، مُثار ذاتيًا   درجة العزل: H   درجة الحماية: IP23​

المواصفات   الطراز: KPLB-3500   السعة: 2800 كيلوواط/3500 كيلو فولت أمبير   نوع الحمل: مقاومي وحثي   معامل القدرة: 0.8-1.0   عدد المراوح: 8   الأبعاد (مم): 6058*2438*2591   الوزن (كجم): 17800​

مواصفات مجموعة المولد   التردد: 60Hz   الطراز: KPX-B3200P   القدرة الأساسية (كيلوواط/كيلوفولت أمبير): 2560/3200   قدرة الاستعداد (كيلوواط/كيلوفولت أمبير): 2800/3500   استهلاك الوقود عند 100% (لتر/ساعة): 650     المحرك:   مدعوم بواسطة: Baudouin   طراز المحرك: 16M55G2800/6     المولد المتناوب:   نوع المُثير: بدون فرش، ذاتي الإثارة   درجة العزل: H   درجة الحماية: IP23​
